Oops: Korrekturen und Nachträge zu Ausgabe 2/07:
Seite 32:
Die Klirrfaktorfrequenzgänge des Excel-Hochtöners T25 CF 002 wurden nicht bei 86 dB, sondern, wie bei HOBBY-HiFi-Chassistests üblich, bei 90
dB mittlerem Schalldruckpegel gemessen.
Seite 35:
Der Hochtöner des Bauvorschlags “Trym” kostet 295 Euro, nicht wie angegeben 195
Euro. Der Gesamtpreis für den Bauvorschlag liegt damit bei 633 Euro, nicht bei 533 Euro. Auf Seite 32 ist der Preis für diesen Hochtöner korrekt angegeben.
Seite 42:
In den Bauplan des M-Horns hat sich ein falsches Maß eingeschlichen: Der Abstand zwischen den Teilern 5 und 6 beträgt nicht 43, sonder 48 Millimeter. Diese geringe
Abweichung hat akustisch glücklicherweise keine Auswirkungen, denn erstens ist der Feher per se vernachlässigbar gering, und zweitens tritt er nur auf einer Hornlänge von
110 Millimetern auf, das sind gerade mal fünf Prozent der Gesamtlänge des Horns.
Seite 43:
In der Stückliste unseres Bauvorschlags M-Horn ist ein Tippfehler zu berichtigen: Der
verwendete Tieftöner heißt natürlich WPT 138, wie im Artikel mehrfach genannt, und nicht etwa WPN 138, wie es im Kasten “Frequenzweiche” in Spalte 2 an oberster Stelle heißt.
Seite 63:
Durch einen fehlerhaften Datenbankeintrag kamen die Thiele-Small-Parameter und in der Folge die Gehäuseempfehlung für den Thiel Audio CS 2.4 durcheinander. Hier stehen die korrekten Daten:
|
Gehäuseempfehlung
|
0,2 Ohm
|
0,5 Ohm
|
|
Gehäusevolumen/l
|
1,3
|
2,0
|
|
Abstimmfrequenz/Hz
|
-
|
-
|
|
Untere Grenzfrequenz (-3dB)/Hz
|
155
|
142
|
|
Bassreflextunnel-Durchmesser (mm)
|
-
|
-
|
|
Bassreflextunnel-Länge (mm)
|
-
|
-
|
|
Thiele-Small-Parameter:
|
Re
|
2,8 Ohm
|
Sd
|
36 qcm
|
|
Le
|
20 µH
|
Vas
|
1,5 l
|
|
Fs
|
112 Hz
|
Cms
|
0,81 mm/N
|
|
Qms
|
3,5
|
Mms
|
2,5 g
|
|
Qes
|
0,52
|
Rms
|
0,50 kg/s
|
|
Qts
|
0,45
|
B*l
|
3,1 N/A
|
|

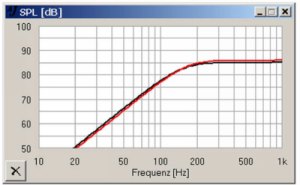

Tiefton-Simulation mit Vorwiderstand 0,2 Ohm (rot) und 0,5 Ohm (schwarz):
|
|
