Korrekturen zu Heft 2/2011

Oops: Korrekturen und Nachträge zu Ausgabe 2/2011.


Seite 19:
Im Bauplan der V-Maxx S sind bei der Fräskontur des Hochtöners die Ausschnitte für die Anschlüsse falsch bemaßt: Diese werden nicht mit einem Radius von 20, sondern von 10 Millimetern vorgenommen

Seite 20:
Die Gleichstromwiderstände der Spulen, die in der Frequenzweiche unserer V-Maxx S zum Einsatz kommen, wurden teilweise nicht ganz exakt angegeben. Dies führte zu Identifikationsproblemen mit dem Bauteilekatalog der Firma Mundorf. Hier sind die exakten Werte:


Preis-Leistung-Empfehlung:



L1

10 mH Schichtkernspule Mundorf BS125, 0,45 Ohm

High-End-Empfehlung:



L1

10 mH Folien-Schichtkernspule Mundorf CFS12, 0,27 Ohm

L3

5,6 mH Folien-Schichtkernspule Mundorf CFS14, 0,26 Ohm

L4

3,9 mH Schichtkernspule Mundorf BS100, 0,37 Ohm

L5

0,68 mH Folienspule
Mundorf CFC14, 0,20 Ohm

L6

1,8 mH Folienspule
Mundorf CFC14, 0,36 Ohm

L8

0,47 mH Folienspule
Mundorf CFC14, 0,17 Ohm



Seite 46:
Die Gehäuseparameter der Excelline-Transmissionline wurden falsch abgedruckt. Hier sind die richtigen Werte:

Anfangsquerschnitt

350 qcm

Mündungsquerschnitt

60 qcm

Länge

1,30 m

Absorberkammer

1,5 l/175 Hz



Seite 54:

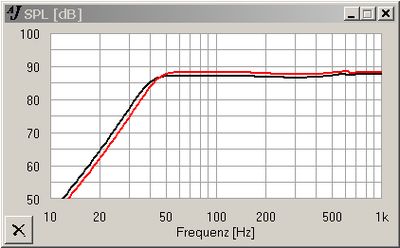

Aus einem Tippfehler bei der Dateneingabe ins Simulationsprogramm resultierte eine fehlerhafte Gehäuseempfehlung und Tieftonsimulation für den Görlich-Tieftöner iTT245G. Mit korrekten Daten ergibt sich eine Bassreflex-Gehäuseempfehlung zwischen 45 und 55 Litern mit einer unteren Grenzfrequenz von 42 bis 38 Hz. Die Epfindlichkeit im Tieftonbereich beträgt dementsprechend nicht 85 dB, sondern 88 dB.


Gehäuseempfehlungen

bassreflex

bassreflex

Farbe im Simulationsprogramm

rot

schwarz

Vorwiderstand

0,2 Ohm

1,0 Ohm

Gehäusevolumen/l

45

55

Abstimmfrequenz/Hz

40

34

Untere Grenzfrequenz (-3dB)/Hz

42

38

Bassreflextunnel-Durchmesser (mm)

100

100

Bassreflextunnel-Länge (mm)

230

240



Seite 60:
Mit den für den Seas L26ROY veröffentlichten Thiele-Small-Parametern ergibt sich eine leicht von der abgedruckten Simulationskurve abweichende Tieftonsimulation. Das liegt daran, dass wir mehrere Exemplare des L26ROY gemessen haben. Diese zeigen die üblichen Toleranzen der Parameter. Die Diskrepanz kommt dadurch zustande, dass im Heft der Tarametersatz eines anderen Exemplars steht als für die Simulation herangezogen wurde.

Seite 63:
Die Membranfläche des Tang Band WT-1427G ist natürlich nicht 46 qcm, sondern 346 qcm, wie in der Tabelle auf S. 67 zutreffend abgedruckt.
