Oops: Korrekturen und Nachträge zu Ausgabe 6/13
Seite 24:
Wie auch in Ausgabe 1/2015 konnte sich der selbe Tippfehler im Testbericht des
Wavecor-Hochtöners TW030WA10 festsetzen. In beiden Fällen findet man als Gleichstromwiderstand der Schwingspule den Wert 3,4 Ohm - für einen Hochtöner
mit acht Ohm Nennimpedanz eher unwahrscheinlich. Korrekt sind 6,4 Ohm.
Seite 31:

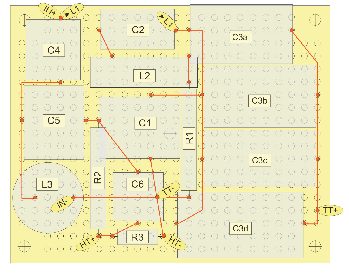

Der Lageplan für die Frequenzweiche des Bauvorschlags “WaveInWall 182” weist eine
Verwechslung auf: Die Bechriftung der Widerstände R2 und R3 ist vertausch. Hier ist der korrekte Lageplan:
 |
Seite 43:
In die Holz-Stückliste unseres Bauvorschlags “Dschinn” hat sich ein Fehler eingeschlichen: Boden
und Deckel des Gehäuses haben nicht, wie abgedruckt, das Maß 168x128 mm, sondern, wie aus der Gehäusezeichnung ersichtlich, das Maß 184x128 mm. Folglich ist nur ein einziges Stück mit
dem Maß 168x128 mm erforderlich, und zwar für die Verstrebung.
Seite 47:

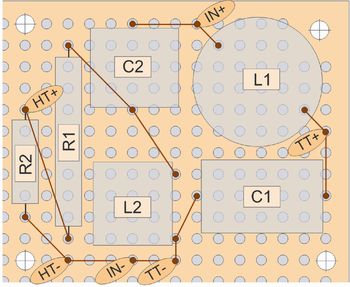

Der Lageplan für die Zweiweg-Frequenzweiche des Bauvorschlags “Dschinn” wies eine
Verwechselung auf: Die Beschriftung der Widerstände R1 und R2 war vertauscht. Hier ist der korrekte Lageplan:
|
|
