Oops: Korrekturen und Nachträge zu Ausgabe 3/2017
Seite 50: Bei der Übertragung der Thiele-Small-Parameter von Visatons 25-cm-Tieftöner PAW25 in das Simulationsprogramm trat bedauerlicherweise ein
Übertragungsfehler auf: Ein zu geringes Äquivalentvolumen wurde eingetippt. Daraus resultiert ein ebenfalls zu geringes Volumen der Gehäuseempfehlung. Die

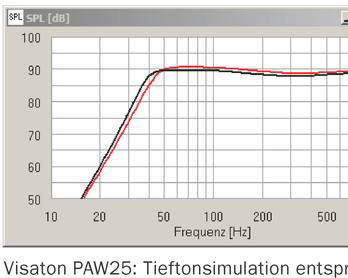

korrekte Simulation weist fast identische untere Grenzfrequenzen, jedoch einen höheren Wirkungsgrad aus. Dem größeren Gehäusevolumen folgend können wir jetzt einen
Reflexkanal mit deutlich größerem Querschnitt von 100 qcm empfehlen, ohne dass die Länge größer wird.
Gehäusetyp
|
bassreflex
|
bassreflex
|
Widerstand im Signalweg
|
0,2 Ohm
|
1,0 Ohm
|
Gehäusevolumen
|
70 l
|
90 l
|
Abstimmfrequenz
|
50 Hz
|
44 Hz
|
Untere Grenzfrequenz (-3 dB)
|
44 Hz
|
38 Hz
|
Bassreflextunnel-Durchmesser
|
113 mm
|
113 mm
|
Bassreflextunnel-Länge
|
130 mm
|
120 mm
|
|
|
|
