Oops: Korrekturen und Nachträge zu Ausgabe 6/2022
Seite 16: Zu Beginn des Artikels über die Frontplatte für Visatons Breitbänder BF32 wird Bezug genommen auf die
entsprechende Zeichnung (1. Spalte, 4. Zeile von unten). Die genannte Seite 19 trifft jedoch nicht zu; die Zeichnung steht auf S. 21.
Seite 30:
Im Chassis-Datenblatt des Air-Motion-Hochtöners AMT-U60 von Mundorf wurde der ähnlich, aber eben nicht gleich aussehende, nächst größere AMT-U80 abgebildet.
Seite 41:

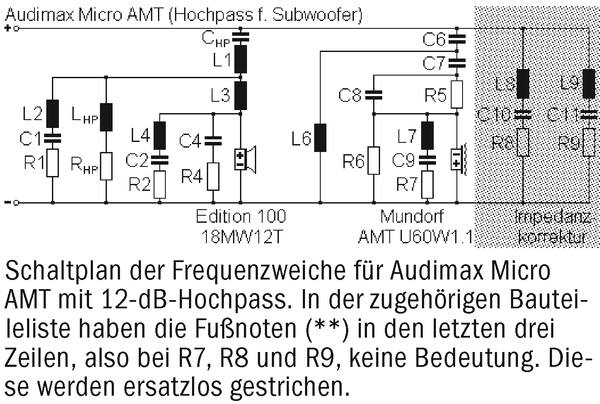

Für den Bauvorschlag “Audimax Micro AMT” haben wir alternativ zur Frequenzweiche für die GHP-Bauweise eine zweite
Frequenzweiche entwickelt. Diese verzichtet auf den für GHP benötigten Hochpass-Kondensator C5 und ist stattdessen
um das aus LHP, CHP und RHP bestehende Hochpassfilter erweitert. Allerdings wurde zu der - zutreffenden - Bauteile
-Stückliste dieser Freqeunzweiche erneut das für GHP zutreffende Schaltbild abgedruckt. Hier ist die richtige Schaltung:
|
Seite 63: Für den Grundlagenartikel über Doppelschwingspulen haben wir die Parameter de Tieftöners RSS390HE-22 von Dayton
Audio in allen vier Beschaltungsvarianten ausgemessen: Parallel- und Reihenschaltung sowie jede Schwungspule einzeln.
Die Impedanzwerte bei einem und zehn Kilohertz fanden als Nachzügler allerdings keinen Eingang in die Daten-Tabelle mehr. Deshalb liefern wir sie hier nach:
Schaltung
|
parallel
|
Reihe
|
nur innere
|
nur äußere
|
Z(1 kHz)/Ohm
|
3,8
|
15,0
|
4,6
|
4,8
|
Z(10 kHz)/Ohm
|
13,6
|
53,5
|
14,3
|
14,8
|
|
Seite 48, 48, 50, 52, 54:

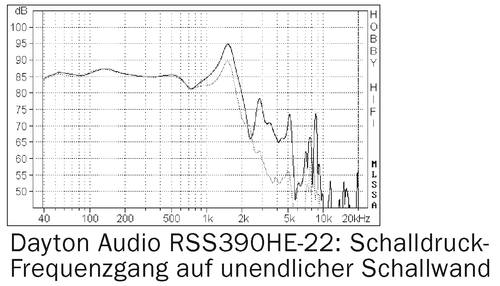

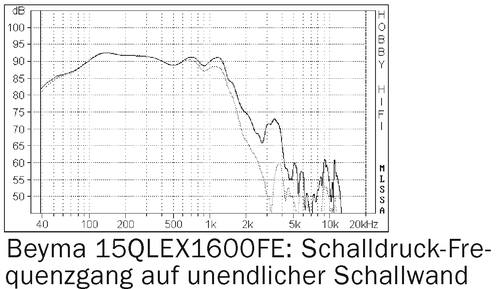

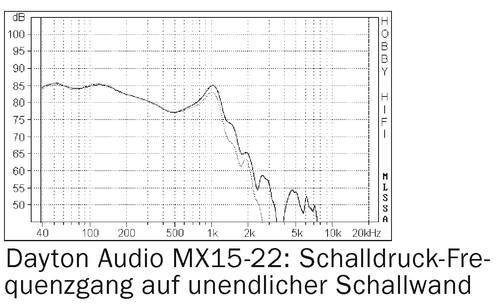

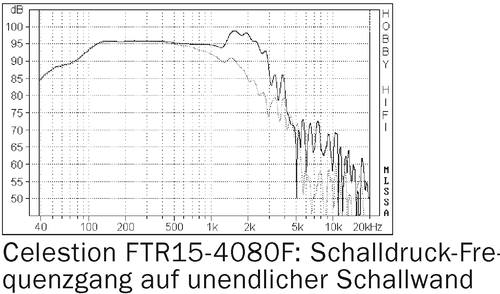

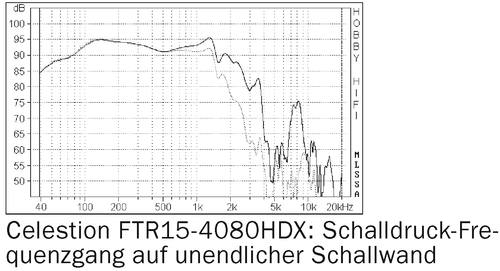

Die Ordinaten der Schalldruck-Frequenzgangdiagramme auf diesen Seiten sind fehlerhaft ausgezeichnet: Die Frequenzgänge laufen tatsächlich 5 dB höher. Hier sind die korrekten Diagramme:
|
