Oops: Korrekturen und Nachträge zu Ausgabe 2/2018

Seite 21:
Berm Bauvorschlag “Audimax Micro BE” ist die Tabelle “Modifikationsempfehlungen” unten rechts falsch herum aufgebaut: Mit anwachsendem R6 wird der Hochtöner lauter, nicht leiser. Die Werte für R6 müssen also oben bei 3,9 Ohm starten und unten bei 1,8 Ohm enden. Dies erkennt man durch folgende Grenzbetrachtung: Für R6 = unendlich, also Leerlauf bzw. Entfall, spielt der Hochtöner maximal laut, und für R6 = 0, also Kurzschluss, fließt aller Strom am Hochtöner vorbe, und einleuchtenderweise ergibt sich eine Pegeldämpfung von minus unendlich.

R5/Ohm	R6/Ohm	HT-Pegel
10	3,9	+2 dB
10	3,3	+1 dB
10	2,7	neutral
10	2,2	-1 dB
10	1,8	-2 dB

Der Hochton-Spannungsteiler ermöglicht die Anpassung des Hochtonpegels; der Reihenwiderstand R5 bleibt dabei unverändert; veränderlich ist in diesem Fall lediglich der Parallelwiderstand R6.

Seite 34:

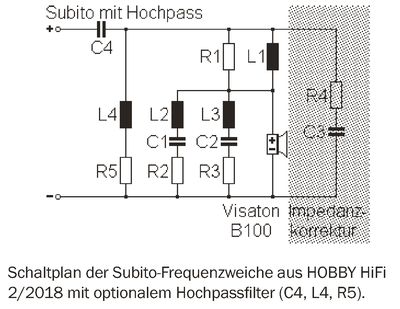

Für den Minimonitor “Subito”, bestückt mit Visatons exzellentem 10-cm-Breitbänder B100, haben wir zwecks Kombination mit einem Subwoofer ein optionales Hochpassfilter entworfen. Die für dieses Filter benötigten Bauteile C4, L4 und R5 sind in der Bauteileliste abgedruckt - das entsprechende Schaltbild ging beim Layouten allerdings leider verloren. Hier ist es nun:



Seite 37:
Die technischen Daten zu unserem Projekt “Cumulus Tower” wurden leider lückenhaft abgedruckt . Hier sind die fehlenden Gehäusemaße:

BxHxT 268x900x268 mm

Seite 46:

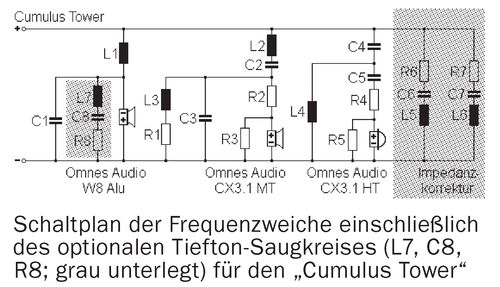

Für das Projekt “Cumulus Tower” stellen die “Modifikationsempfehlungen” einen Saugkreis parallel zum Tieftöner zur Diskussion. Dieser reduziert den Schalldruckpegel im oberen Bass- und Grundtonbereich um bis zu 1,5 dB. Die Wirkung ist messtechnisch dokumentiert, nur fehlen die Bauteile-Spezifikationen. Diese liefern wir hier nach; bei dieser Gelegenheit zeigen wir auch das um diesen Saugkreis ergänzte Frequenzweichen-Schaltbild:
L7: 22 mH Luftspule, 0,7 mm Draht, 5,9 Ohm
C8: 330 µF Elko rau
R8: 10Ohm, 10 W MOX


Seite 47:

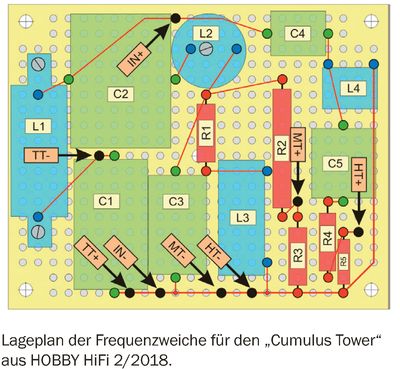

In unserem Projekt “Cumulus Tower” wird der Tieftöner gegenphasig zu Mittel- und Hochtöner angeschlossen. Das Schaltbild zeigt dies korrekt. Im Lageplan der Frequenzweiche wurde bei den Anschlüssen für den Tieftöner diese Verpolung aber nicht berücksichtigt. Daher hier der korrigierte Lageplan:
