Oops: Korrekturen und Nachträge zu Ausgabe 4/2019:
Seite 16:
Papyrus, Bambus, Banane: Angesichts der Vielfalt armierender Beimischungen in
den Papiermembranen der verschiedenen Hersteller kann man schonmal durcheinander kommen. So kam es zum Widerspruch in der Beschreibung des Tang
-Band-Breitbänders W4-2142: Laut Text verstärken Fasern der Bananenstaude dessen Papiermembran - allerdings wäre diese Information für die ES-Membranen
von Fostex zutreffend. Tang Band verwendet Bambusfasern, so wie es in der Liste auf Seite 17 auch aufgeführt ist.
Seite 24-25:

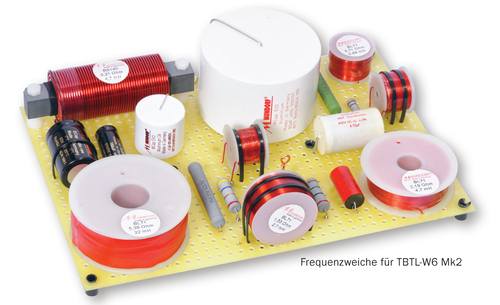

Bei aufmerksamer Betrachtung mit einer Lupe fällt auf, dass in unseren fotografierten Frequenzweichen des Bauvorschlags “TBTL-W6 MkII” an der Position L2 (22 mH) eine Spule mit
5,38 Ohm Gleichstromwiderstand verbaut ist. Dies widerspricht der Angabe in der Bauteileliste: Dort ist von 5,9 Ohm zu lesen. Da die Angaben in den Bauteilelisten immer auf Zehntel-Ohm
gerundet sind, müsste dort also stehen 5,4 Ohm - ein Tippfehler. An dieser Position wären aber auch 5,9 Ohm völlig ok. Aktuell spezifiziert Mundorf seine 22-mH-Luftspulen aus 0,7-mm-Draht
mit 5,26 Ohm, und auch das wäre absolut in Ordnung.
 |
Seite 25:
Im Absatz “Modifikationsempfehlungen” des Bauvorschlags TBTL-W6 Mk2 ist der Spaltenkopf
über der Tabelle mit den Widerstandswerten für die Hochtonanpassung fehlerhaft: Die Spalten sind mit R2 und R3 überschrieben, richtig wären aber R4 und R5. Sämtliche Werte in der Tabelle sind jedoch korrekt.

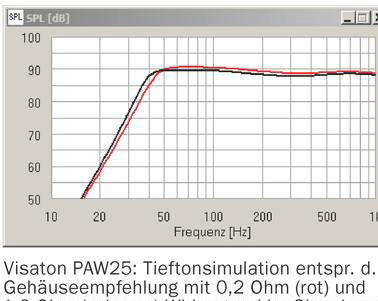

Seite 62:
Bei der Übertragung der Thiele-Small-Parameter von Visatons 25-cm-Tieftöner PAW25 in das Simulationsprogramm trat bedauerlicherweise ein Übertragungsfehler auf: Ein zu geringes
Äquivalentvolumen wurde eingetippt. Daraus resultiert ein ebenfalls zu geringes Volumen der Gehäuseempfehlung. Die korrekte Simulation weist fast identische untere Grenzfrequenzen,
jedoch einen höheren Wirkungsgrad aus. Dem größeren Gehäusevolumen folgend können wir jetzt einen Reflexkanal mit deutlich größerem Querschnitt von 100 qcm empfehlen, ohne dass die Länge größer wird.
|
Gehäusetyp
|
bassreflex
|
bassreflex
|
|
Widerstand im Signalweg
|
0,2 Ohm
|
1,0 Ohm
|
|
Gehäusevolumen
|
70 l
|
90 l
|
|
Abstimmfrequenz
|
50 Hz
|
44 Hz
|
|
Untere Grenzfrequenz (-3 dB)
|
44 Hz
|
38 Hz
|
|
Bassreflextunnel-Durchmesser
|
113 mm
|
113 mm
|
|
Bassreflextunnel-Länge
|
130 mm
|
120 mm
|
|
|
|
